In mijn vorige blog vertelde ik al hoe u uw slingeruurwerk kunt afstellen. Nu kijken we naar het geheim áchter die slinger. In de klokkenmakerij noemen we de slinger ook wel een regelorgaan. Dat is een sjiek woord voor het onderdeel dat de snelheid en de maat van de klok regelt. Maar hoe zorgt dat heen en weer zwaaiende gewicht er eigenlijk voor dat de wijzers precies op tijd lopen? Als klokkenmaker in Alkmaar leg ik u graag op een eenvoudige manier uit hoe dit werkt. Zo begrijpt u precies wat er in uw klok gebeurt en hoe u de slinger zelf kunt afstellen als de klok te snel of te langzaam loopt.
Inhoudsopgave
Aanvullende informatie over het slingeruurwerk
- Een klok bestaat uit verschillende delen: de kast, een aandrijving of krachtbron, het raderwerk, de gang en een regelorgaan.
- De aandrijving van een klok kan afkomstig zijn van diverse bronnen, zoals een opwindveer, gewicht, luchtdruk, waterkracht of elektriciteit.
- Wat betreft het raderwerk en de gang van een klok, zijn er verschillende types, waaronder de Grahamgang, Schwarzwaldergang, Haakgang en Zwitserse ankergang.
Hoe werkt een slingeruurwerk?
Een slinger fungeert in een uurwerk als het regelorgaan. Het maakt gebruik van een bijzonder natuurkundig principe: isochronisme. Dit betekent simpelweg dat de slinger (binnen een bepaalde hoek) altijd exact dezelfde tijd nodig heeft om één volledige zwaai te maken, ongeacht de afstand of de zwaaiwijdte (amplitude).
De snelheid van deze beweging hangt puur af van de lengte van de slingerstang:
- Een langere slinger beweegt trager (de klok loopt langzamer).
- Een kortere slinger beweegt sneller (de klok loopt sneller).
De slinger zit direct verbonden met het echappement (ook wel de ‘gang’ genoemd). Dit mechanisme werkt als een soort vertragingsmechanisme: het vangt de constante kracht van de gewichten of de opwindveer op en remt het raderwerk ritmisch af. Het echappement is verbonden met het regelorgaan, dat de snelheid bepaalt. Door de kracht van de klok om te zetten in een tikkende, onderbroken beweging, gaan de raderen in een vast tempo draaien. Hierdoor kunnen de wijzers de tijd heel nauwkeurig aanwijzen.
Kijkt u eens naar onderstaand filmpje (zelf opgenomen in Museum Joure).
Het anker houdt de slinger in beweging

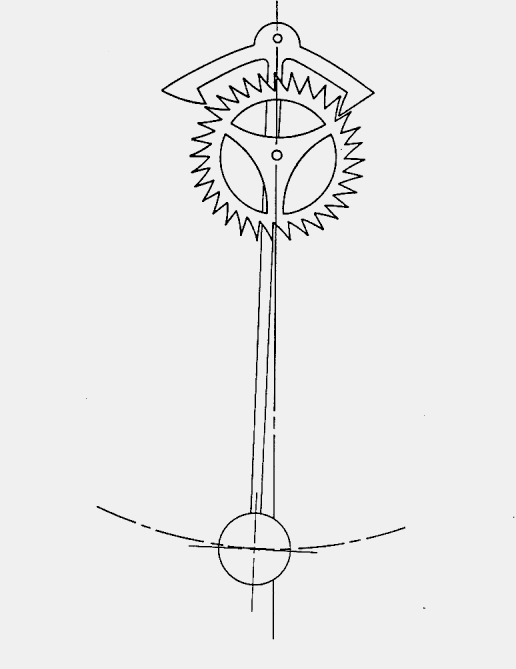

De slinger beweegt het anker in een vast ritme van links naar rechts. Dit anker speelt een cruciale rol binnen het echappement, omdat het ervoor zorgt dat de slinger in beweging blijft. Het mechanisme werkt door gecontroleerd in te grijpen op het ankerrad (het gangrad).
Bij elke zwaai van de slinger laat het ankerpallet (de grijper) één tand van het wiel los. Op dat exacte moment krijgt het raderwerk de ruimte om een klein stukje door te draaien, wat de wijzers op de wijzerplaat verplaatst. Dit voortdurende, ritmische proces van blokkeren en vrijgeven geeft de slinger telkens een klein duwtje én creëert het herkenbare, rustgevende ’tik-tak’ geluid van de klok.
De krachtbron: Waarom een slinger blijft bewegen
Door factoren zoals wrijving en de zwaartekracht verliest een slinger voortdurend energie. Zonder constante aandrijving zal de amplitude (de zwaaiwijdte) van de slinger geleidelijk afnemen, waardoor het uurwerk uiteindelijk tot stilstand komt.
Om deze energieverliezen op te vangen, is elke mechanische klok voorzien van een krachtbron. Gewichten aan kettingen of snaren, of een opwindbare veer leveren de benodigde potentiële energie aan het raderwerk. Deze energiebron zorgt ervoor dat het echappement de slinger bij elke tik een klein duwtje kan geven. Zo blijft de slingerbeweging constant in stand, ondanks de natuurlijke weerstand en wrijving van het mechanisme.
Het echappement: Het vertragingsmechanisme van de raderen
Natuurlijk is de heen-en-weer bewegende slinger het meest opvallende kenmerk van een mechanische klok. Maar wat maakt de techniek binnenin nou echt uniek? Het uurwerk wordt aangedreven door een krachtbron (zoals een opwindveer of gewichten), die zijn energie overdraagt aan het raderwerk.
Zonder rem zou al die opgebouwde energie in één felle klap vrijkomen, waardoor de tandwielen razendsnel zouden rondspinnen. Om dit te voorkomen, is elke klok uitgerust met een echappement (in het Engels escapement). Dit ingenieuze systeem werkt als een vertragingsmechanisme: het remt de raderen ritmisch af én geeft de slinger bij elke zwaai precies genoeg energie om in beweging te blijven. Dankzij deze constante wisselwerking blijft uw klok betrouwbaar lopen.
De slingerlens verstellen: Zo regelt u de snelheid
Om de klok op de juiste snelheid te laten tikken, moet de slingerlens nauwkeurig worden afgesteld. De slingerlens is het gewicht aan de onderkant van de slingerstang — meestal in de vorm van een ronde messing schijf. Door middel van de stelmoer onderaan de slingerlens kunt u het gewicht heel subtiel omhoog of omlaag verplaatsen:
- Klok loopt te snel? Draai de stelmoer naar links (beneden). De slingerlens zakt en het uurwerk gaat langzamer tikken.
- Klok loopt te langzaam? Draai de stelmoer naar rechts (boven). De slingerlens komt hoger te liggen en het uurwerk gaat sneller tikken.

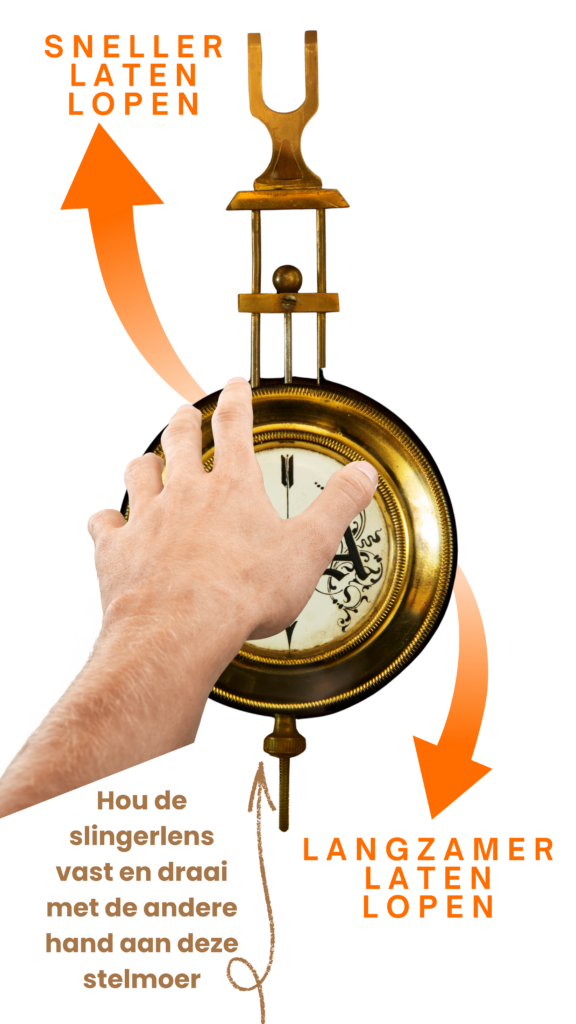

Onthoud hierbij de oude klokkenmakersregel: kort is rap, lang is traag. Door de stelmoer telkens met een kleine slag te verdraaien, brengt u de klok stap voor stap weer perfect op tijd. Zie de afbeelding.
Het regelorgaan: De 'dirigent' van het uurwerk- de snelheid en regelmaat van de klok worden bepaald door het regelorgaan
Het regelorgaan in een klok (ook wel de regelaar of oscillator genoemd) is het onderdeel dat de snelheid en regelmaat van het uurwerk bepaalt. Het zorgt ervoor dat de energie uit de veer of gewichten in gelijkmatige stapjes wordt afgegeven, waardoor de wijzers precies op tijd lopen. Een regelorgaan is globaal gezien een (deel van een) systeem dat het draaiende gedeelte van het raderwerk omzet in een heen-en-weergaande beweging. Dit regelorgaan zorgt ervoor dat deze beweging zo soepel mogelijk verloopt (zoals u kunt zien in de animatie).
De belangrijkste functie van het regelorgaan: het houdt de tijd in de gaten en zorgt ervoor dat de klok niet te snel of te langzaam loopt
Het regelorgaan vervult een cruciale rol binnen het systeem: het zorgt voor het juiste ritme van de klok. Het houdt de tijd in de gaten en zorgt ervoor dat de klok niet te snel of te langzaam loopt. Het regelorgaan werkt altijd samen met het echappement (de ‘gang’), dat een duw aan het regelorgaan geeft en tegelijkertijd de ronddraaiende beweging van de tandwielen in stappen verdeelt.
Wanneer een klok niet op tijd loopt, kan het regelorgaan worden afgesteld (gereguleerd). Bij een slingerklok kan de slinger langer (langzamer) of korter (sneller) worden gemaakt, vaak door het moertje onder de slingerlens te verstellen.
Slinger, balansveer en foliot (waag) als regelorganen
- Bij staande klokken en wandklokken fungeert de slinger als het regelorgaan. Een zwaaiende slinger heeft een constante tijd nodig voor zijn heen-en-weer beweging.

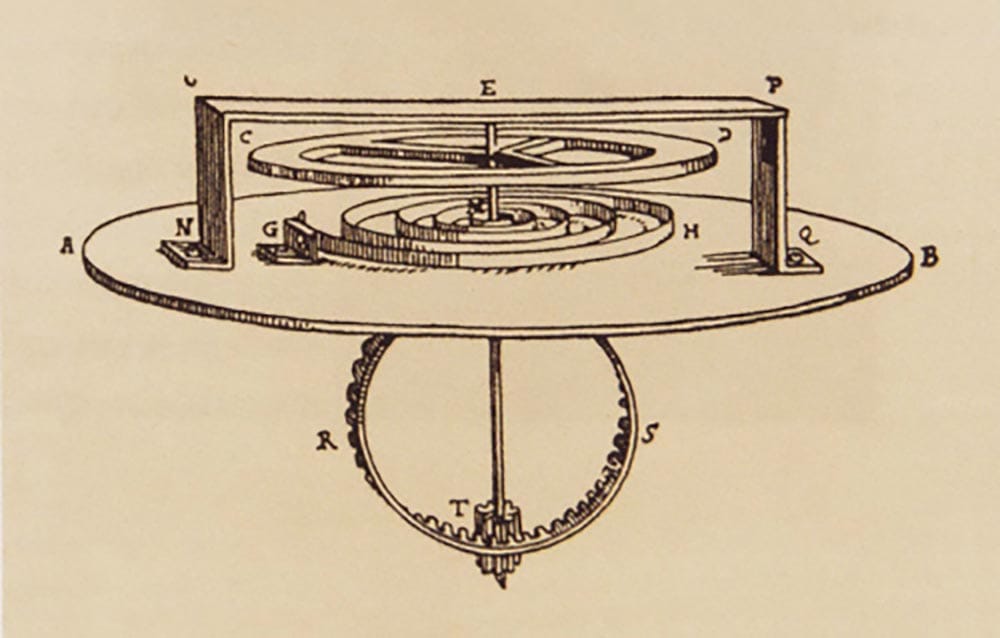

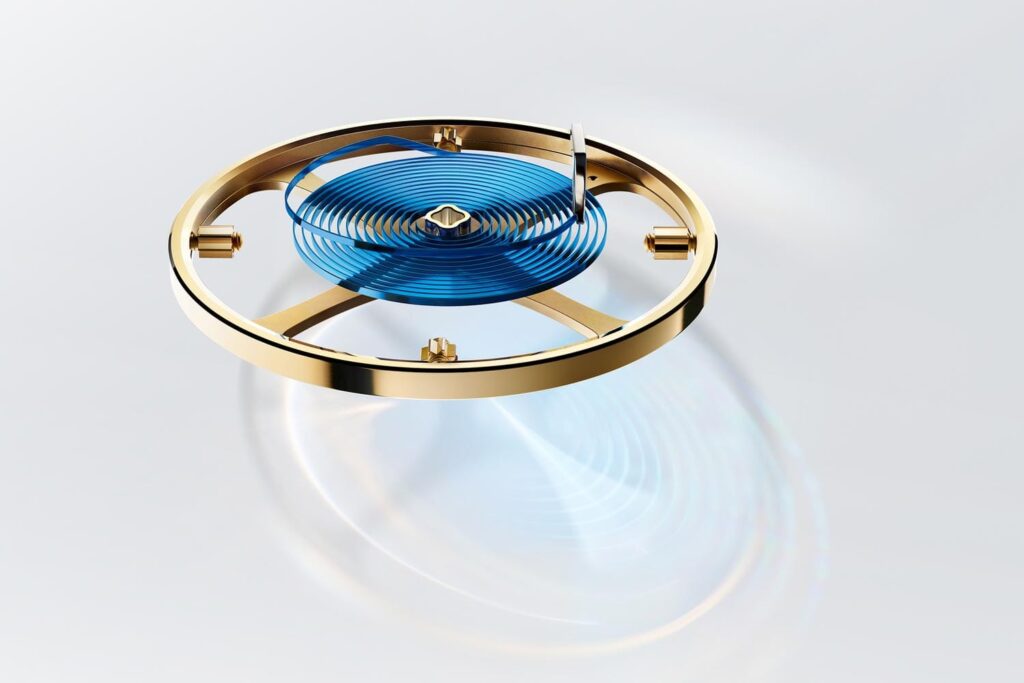

- In draagbare horloges is het regelorgaan de balans met de balansveer (balanswiel), dat heen en weer draait. De balansveer, ook wel bekend als spiraalveer, is een uiterst dunne, spiraalvormige veer die zich in het hart van een mechanisch horloge bevindt. Deze veer werkt samen met het balanswiel om de tijdwaarneming te reguleren. Door het op en neer wikkelen genereert deze veer een constante, ritmische trilling, wat van cruciaal belang is voor de nauwkeurigheid.

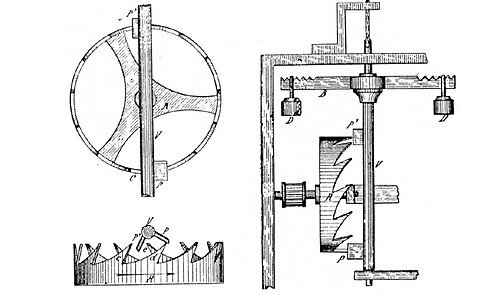

- Een foliot (ook wel bekend als waag) is een vroeg slingermechanisme dat horizontaal heen en weer draait en gebruikmaakt van gewichtjes. Het werd toegepast in mechanische torenuurwerken en klokken met spillegang-systemen vóór de uitvinding van de slinger. Dit mechanisme regelt de snelheid door de positie van de gewichtjes aan te passen. Hoewel het minder nauwkeurig is dan een moderne slinger, functioneerde het als een oud mechanisch regelorgaan tussen de 14e en 17e eeuw.
In onderstaand filmpje ziet u hoe een foliot werkt (zelf opgenomen in Museum Joure).
Christiaan Huygens: Uitvinding van het slingeruurwerk
De uitvinding van het slingeruurwerk door de Nederlandse wetenschapper Christiaan Huygens in 1656 bracht een ware revolutie teweeg in de geschiedenis van de tijdmeting. Dankzij zijn ontdekking van het slingermechanisme werden klokken plotseling ongekend nauwkeurig. Bent u benieuwd hoe deze uitvinding de wereld veranderde? Lees dan mijn uitgebreide achtergrondartikel over de uitvinding van Christiaan Huygens.
De introductie van de slinger bracht echter ook een nieuwe mechanische uitdaging met zich mee: temperatuurverschillen zorgden ervoor dat slingerstangen uitzetten of inkrimpen, wat de kloksnelheid beïnvloedde. Om dit natuurkundige probleem op te lossen, ontwikkelden klokkenmakers later een ingenieus systeem. Ontdek in mijn specialistische blog hoe dit werkt bij de werking van de compensatieslinger.
