Heeft u thuis een prachtige antieke klok aan de muur of op de schouw staan en vraagt u zich af waarom de slinger er zo complex uitziet? In dit blog duiken we diep in de fascinerende geschiedenis van de compensatieslinger (in het Engels compensation pendulum/in het Duits kompensationspendel). Deze technische, maar uiterst ingenieuze uitvinding veranderde de klokkenmakerij voorgoed.
Inhoudsopgave
Waarom een klok afwijkt bij temperatuurwisselingen
De introductie van de reguliere slinger (door Christiaan Huygens in 1656, lees meer hierover in ons blog) transformeerde het uurwerk in één klap van een ruw meetinstrument naar een precisie-instrument. Toch ontdekten vroege klokkenmakers al snel een hardnekkig, nieuw probleem dat bij primitievere klokken nooit was opgevallen: extreme temperatuurgevoeligheid.
Wanneer de temperatuur in een kamer steeg (bijvoorbeeld in de zomer of wanneer de kachel hard brandde), begon de klok plotseling achter te lopen. Daalde de temperatuur? Dan liep het uurwerk juist weer voor.
De wetenschap achter de lengteverandering
De boosdoener van deze irritante tijdafwijking is een onvermijdelijke natuurkundige wet: thermische uitzetting. Een standaard metalen slingerstaaf reageert op warmte en kou door heel licht uit te zetten of te krimpen. Hierdoor verplaatst het massamiddelpunt (het slingerpunt) van de slinger zich naar beneden of naar boven.
Aangezien de slingertijd van een klok puur wordt bepaald door de exacte lengte van de slinger, zorgt elke micrometer aan uitzetting voor een afwijking in de tijdwaarneming. Om deze schommelingen op te vangen en de tijdwaarneming constant te houden, bedachten klokkenmakers door de eeuwen heen tal van ingenieuze constructies.
Het hoofddoel van de compensatieslinger
Het basisprincipe van elke compensatieslinger is verrassend simpel: de afstand tussen het ophangpunt en het slingerpunt moet onder alle weersomstandigheden exact gelijk blijven. In dat ideale geval blijft ook de slingertijd optimaal constant.
Sommige vroege systemen losten dit op door bij temperatuurwisselingen automatisch de werkzame lengte van de dunne slingerveer (waaraan de slinger is opgehangen) mechanisch aan te passen. De meest succesvolle methode is echter de samengestelde slinger. Hierbij gebruikt de klokkenmaker verschillende metalen naast elkaar, elk met een eigen, unieke uitzettingscoëfficiënt. Wanneer het ene metaal de slinger naar beneden laat zakken, duwt het andere metaal de slingerlens met exact dezelfde afstand weer omhoog.
De Meesters van de Precisie: Hoe de techniek evolueerde
Achter de evolutie van de compensatieslinger schuilt een eeuwenlange strijd tussen de grootste wetenschappers en klokkenmakers uit de geschiedenis. Acht pioniers drukten een onuitwisbare stempel op deze techniek:
1. Bernardo Facini (ca. 1665 – 1731) – De vroege Italiaanse visionair
De Italiaanse instrumentenmaker Bernardo Facini (werkzaam in Piacenza en Venetië) staat wereldwijd bekend om zijn astronomische meesterwerken, waaronder het fabelachtige Planisferologio Farnese uit 1725. Facini was een van de allereerste fijnmechanici in Zuid-Europa die begreep dat complexe wiskundige berekeningen en diepgaande materiaalkennis noodzakelijk waren om mechanische klokken onafhankelijk te maken van de seizoenen. Hij ontwierp een compensatieslinger waarbij hij gebruik maakte van twee metalen: staal en zilver. De slinger had een middenstaaf en twee zigzag scharnierende zijstaven die de slingerlens in dezelfde positie hielden. Een astronomische klok van Facini wordt bewaard in de bibliotheek van het Vaticaan te Rome.
2. George Graham (1673 – 1751) – De uitvinder van de kwikslinger

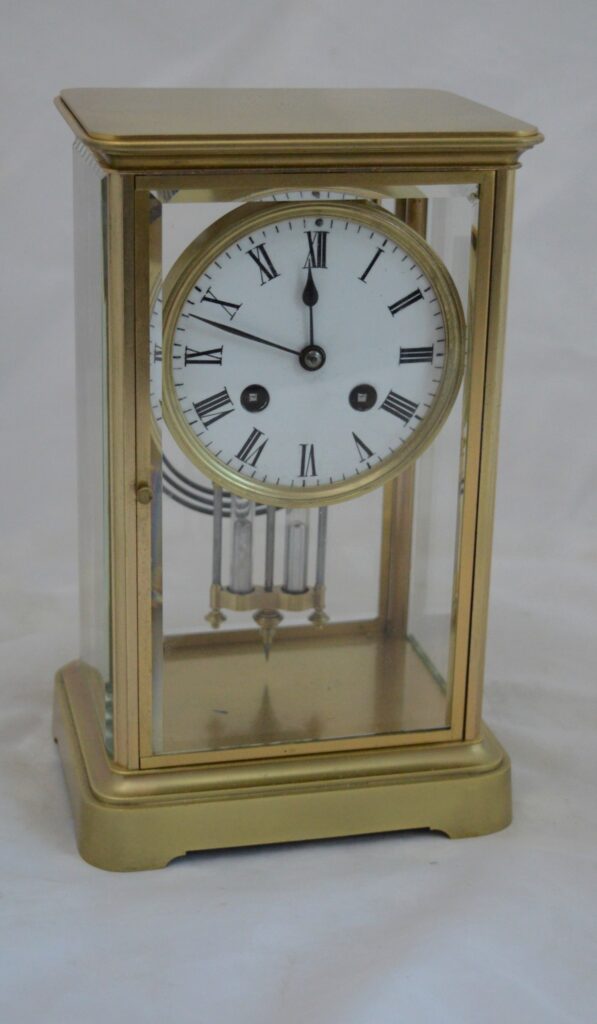

De oudste en meest vloeibare vorm van compensatie werd in 1721 uitgevonden door de beroemde Engelse meesterklokkenmaker George Graham. Hij ontdekte dat vloeibaar kwik vele malen sneller uitzet dan staal of messing.

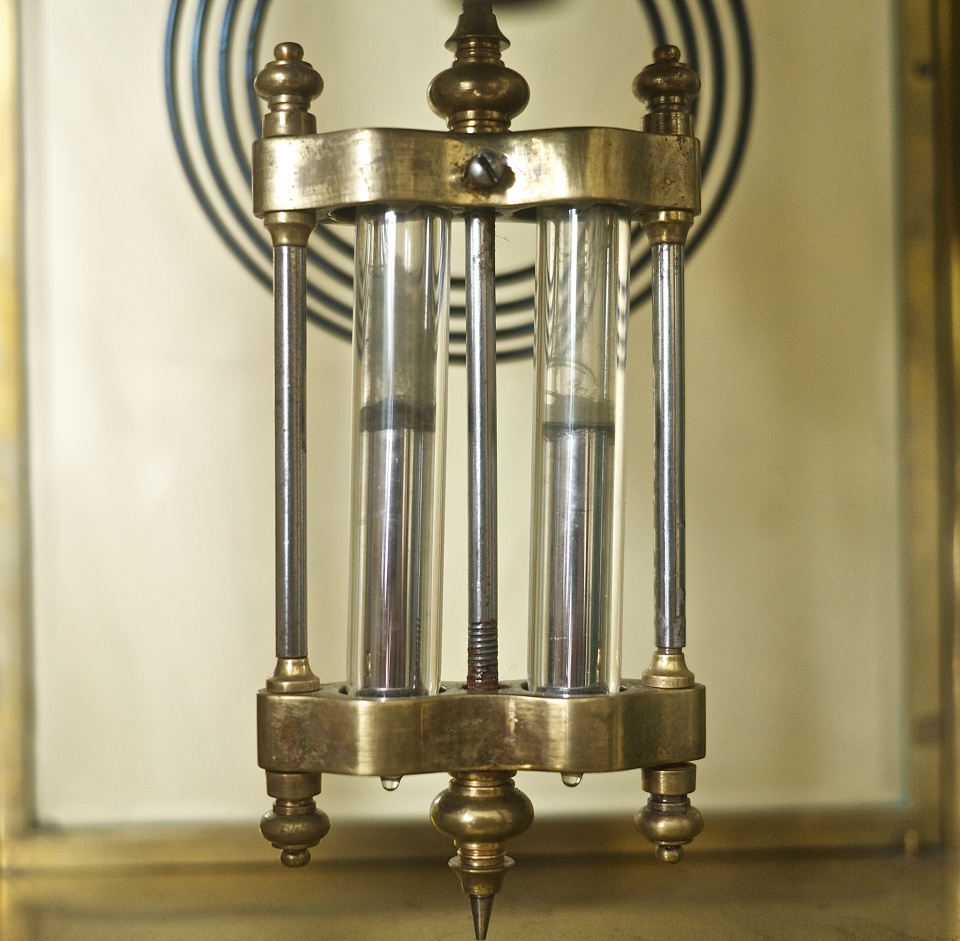

- De werking: Graham verving de massieve slingerlens door een of twee glazen cilinders gevuld met kwik. Zodra de stalen slingerstaaf door warmte langer werd en naar beneden uitzette, steeg het vloeibare kwik in de cilinder juist omhoog. Deze tegengestelde bewegingen hieven elkaar perfect op.
- Vanwege de kwetsbaarheid en de giftigheid van kwik treft u dit systeem in klassieke huiskamerklokken het minst frequent aan; het was puur voorbehouden aan astronomische regulateurs.
3. John Harrison (1693 – 1776) – De legendarische roosterslinger

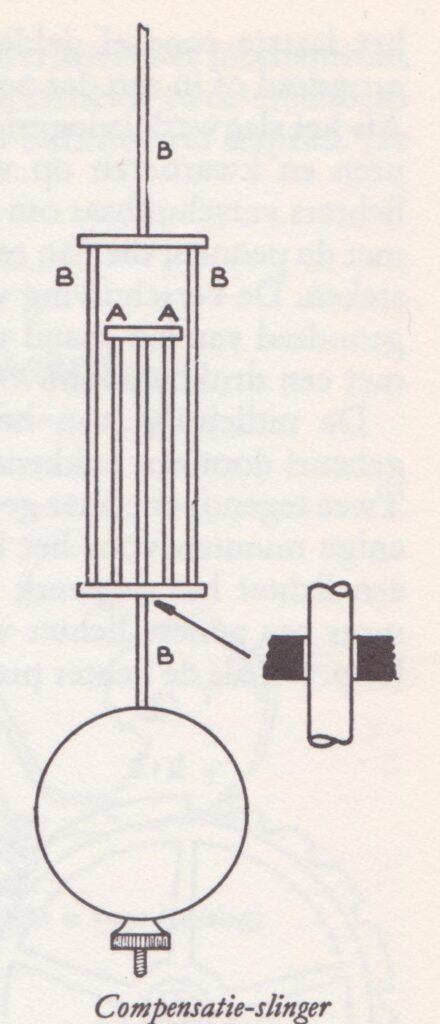

Een wellicht nog bekendere constructie is de roosterslinger, in 1725 uitgevonden door John Harrison (de man die tevens de chronometers voor de zeevaart ontwierp). Dit systeem benut het verschil in uitzetting tussen staal en koper of messing (na het jaar 1800 werd in plaats van messing ook vaak zink gebruikt). Deze roosterslinger is ook wel bekend onder de naam gridiron pendulum. De werking van een roosterslinger is een visueel en technisch hoogstandje:
- Het rooster: De slinger bestaat uit een serie messing (A) en stalen (B) staven die via verbindingsstukken parallel aan elkaar zijn gemonteerd.
- De beweging: De centrale slingerstaaf die de zware slingerlens draagt, kan volledig vrij door het onderste verbindingsstuk heen bewegen.
- De compensatie: Bij warmte zetten de messing staven (A) sneller en verder uit dan de stalen staven (B). Waar de verlenging van het staal de slingerlens doet dalen, duwt de grotere uitzetting van het messing de lens via de verbindingsstukken juist weer omhoog. De werkzame slingerlengte blijft zo onder alle weersomstandigheden identiek.
4. John Ellicott (1706 – 1772) – Het ingenieuze systeem met hefbomen
John Ellicott, horlogemaker van de Engelse Koning George III, vond de roosterslinger van zijn rivaal Harrison destijds veel te stroef werken. In de jaren 1730 ontwierp hij een revolutionair alternatief met slechts drie stangen: één centrale ijzeren stang en twee messing stangen aan de buitenzijde. Bij warmte drukten de langwerpig wordende messing stangen tegen twee vernuftige hefbomen onderaan de slinger, die op hun beurt de zware slingerlens subtiel omhoogtilden.
5. Heinrich Johann Kessels (1781 – 1849) – Absolute perfectie in Noord-Europa
Heinrich Johann Kessels was in de eerste helft van de 19e eeuw een absolute grootheid. Gevormd in de absolute topwerkplaatsen van Parijs en Londen, vestigde hij zich in het Deense Altona. Kessels bouwde uiterst zeldzame en gezochte precisie-regulateurs voor sterrenwachten over de hele wereld. Hij verfijnde zowel de kwikslingers van Graham als de roosterslingers tot een ongekend niveau van mechanische en stabiele perfectie.
6. A. Kaiser (Den Haag) – Nederlandse chronometrie op topniveau
Rond het midden van de 19e eeuw maakte de klokkenmaker A. Kaiser, werkzaam in ‘s-Gravenhage, grote indruk met zijn zeldzame, hoogwaardige precisiewandregulators. Kaiser rustte zijn meesterwerken uit met verfijnde echappementen en zware, apart opgehangen temperatuurgecompenseerde slingers. Zijn werk is het ultieme bewijs dat de Nederlandse klokkenmakerij in die tijd meedraaide met de absolute wereldtop. De compensatie maakte gebruik van het verschil in uitzettingscoëfficiënt tussen zink en staal. In het Nederlands Goud-, Zilver- en Klokkenmuseum te Schoonhoven en in he Communicatiemuseum te Den Haag bevinden zich dergelijke klokken.
7. Franz Fidel Mahler (ca. 1794 – 1858) – Robuust alpen ambacht
In het Zuid-Duitse Allgäu was Franz Fidel Mahler een gerespecteerd meester in het vervaardigen van gecompliceerde precisiependules. Mahler blonk uit in het integreren van astronomische complicaties zoals equatie-aanduidingen (het verschil tussen zonnetijd en kloktijd). Om die complexe raderwerken feilloos aan te sturen, ontwierp hij loodzware compensatieslingers die perfect bestand waren tegen de gure, snel wisselende temperaturen in de Alpenregio.
8. Siegmund Riefler (1847 – 1912) – De absolute kroon op de mechanische klok

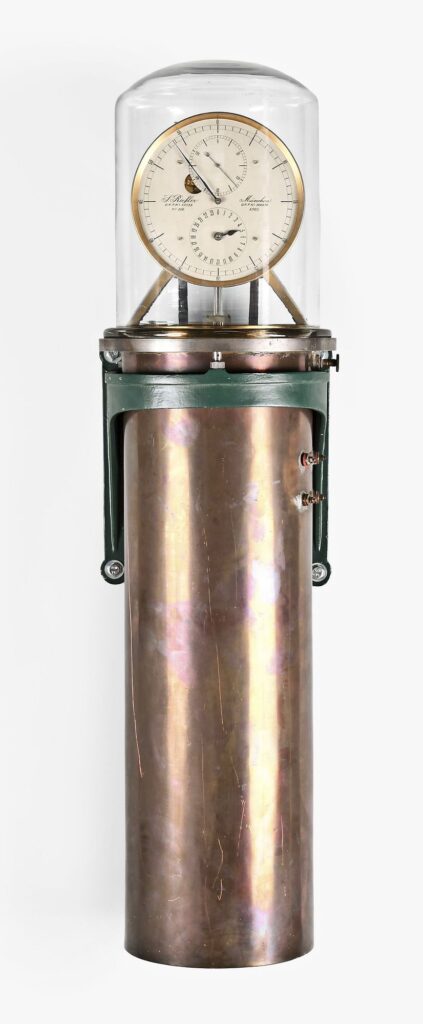

De Duitse instrumentenmaker Siegmund Riefler bracht de mechanische klok aan het eind van de 19e eeuw naar zijn absolute technisch hoogtepunt. Hij ontwierp in 1891 een slinger die bestond uit een holle metalen buis gevuld met een exacte hoeveelheid vloeibaar compensatiemateriaal, en maakte later als een van de eersten gebruik van het revolutionaire nikkel-staal genaamd Invar. Riefler-regulators bereikten een verbluffende nauwkeurigheid van een honderdste van een seconde per dag en stonden decennialang in bijna elke grote sterrenwacht ter wereld.
💡 Wist u dat...
- …een onbeschermde klokslinger wel 5,5 seconde per dag kan afwijken? Bij een temperatuurstijging van slechts 10 °C zet een standaard stalen slingerstaaf van één meter lang genoeg uit om deze aanzienlijke tijdafwijking te veroorzaken. Een compensatieslinger is dus geen overbodige luxe, maar pure noodzaak voor een nauwkeurige uurtijd!

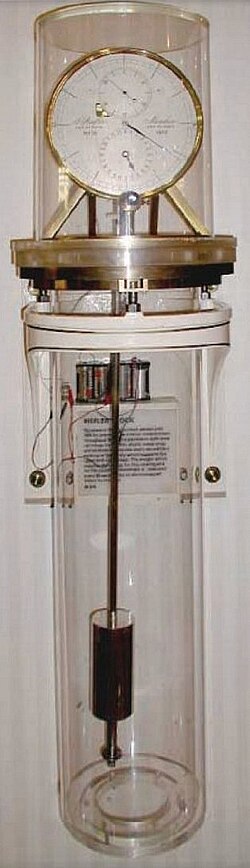

- …de uitvinder van de Invar-slinger de Nobelprijs heeft gewonnen? De Zwitserse natuurkundige Charles Édouard Guillaume ontdekte rond 1900 de unieke metaallegering Invar (nikkelstaal), die nauwelijks krimpt of uitzet bij temperatuurwisselingen. Voor deze revolutionaire bijdrage aan de tijdmeetkunde ontving hij in 1920 de Nobelprijs voor de Natuurkunde.
- …sommige slingerklokken nauwkeuriger waren dan de draaiing van de aarde? In de jaren 20 en 30 van de vorige eeuw bereikten precisie-slingeruurwerken (zoals de bekende Shortt-klok) een afwijking van minder dan één seconde per jaar. Hiermee kon men voor het eerst bewijzen dat de rotatiesnelheid van de aarde zelf heel licht fluctueert.
- …sommige ‘roosterslingers’ puur voor de sier zijn gemaakt? In de late 19e en vroege 20e eeuw werden er veel zogenaamde nep-roosterslingers geproduceerd. Fabrikanten gaven goedkopere klokken (zoals sommige Franse pendules of Duitse wandklokken) een slinger die eruitzag als een technisch rooster, maar die in werkelijkheid uit één stuk gestanst metaal bestond en dus helemaal niets compenseerde!
Het recordgewicht van de Big Ben
Wist u dat de principes van deze meesters nog altijd op gigantische schaal worden toegepast? De beroemdste klok ter wereld, de Westminster-klok (Big Ben) in Londen, gebruikt een reusachtige variant van de zink-staal compensatieslinger. De speciaal ontworpen zinken buis alleen al moet de immense druk van een 230 kilo zware slingerlens opvangen. De totale lengte van deze gigantische slingerconstructie bedraagt maar liefst 4,4 meter!
